 巻線絶縁試験器 （ＷＩＮＤＩＮＧ ＩＮＳＵＬＡＴＩＯＮ ＴＥＳＴＥＲ） |
|
【概要】
◎巻線絶縁試験器はサージ（高圧パルス）電圧を被試験コイルに印加することにより、その回路の絶縁状態をすみやかに波形上、またはデジタル数値にて判定する装置です。
巻線に短絡、接地故障、結線違い、巻数違い、相間・線間の絶縁不良などがありますと、巻線に分布するインダクタンス、キャパシタンス、抵抗値の大きさに変化が生じ、サージ波形（２現象）に差（ひらき）が生じます。
また、これは絶縁物の破壊度を調べる、いわゆるインパルス試験器とは用途が本質的に異なります。
【製品の型式】
| 標 準 |
デジタル検出付 |
総合試験 |
出力電圧 |
| MWT-103L(S) |
103LA |
203LA |
0〜3KV-P |
| MWT-105L(S) |
105LA |
205LA |
0〜5KV-P |
| MWT-110L(S) |
110LA |
210LA |
0〜10KZ-P |
| MWT-120L(S) |
|
|
0〜20KV-P |
| MWT-130L(S) |
|
|
0〜30KV-P |
 |
|
 |

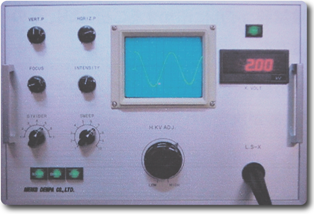

| MWT-103L |
|

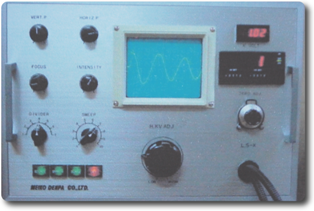

MWT-103LA （デジタル数値判別付） |
 |
| MWT-205LA （総合型） |
|
|
| 捲数カウンター （COIL TURNS ANALYZER） |
|
【概要】
◎本巻数カウンターは、あらゆるコイルの巻数を特殊波形のパルスにて励磁された磁界により、極めて高精度にしかも直接デジタルで表示して、巻数を測定する装置です。
◎測定対象コイル
対象は空芯コイルに限り、トランスコイル・チョークコイル・高周波コイル・リレーコイル・ソレノイドコイル、またはステーターコイル（コアーに挿入する前の状態）等、あらゆるコイルの巻数を測定することができます。
| 型名 |
ＭＴＣ-103型 |
ＭＴＣ-104型 |
ＭＴＣ-105型 |
| 仕様 |
|
|
|
| 捲 数 範 囲 |
1〜999ターン |
1〜9999ターン |
1〜99999ターン |
| 精 度 |
1ターン以下 |
0.02％以下 |
0.05％以下 |
| 被測定コイルの最小半径 |
（測定用ロッド）※ 8φ |
（測定用ロッド）※ 8φ |
（測定用ロッド）※ 8φ |
| 〃 の最大厚み |
140mm |
140mm |
140mm |
| 〃 の最大外径 |
600mm |
600mm |
600mm |
| 〃 の最大高さ |
200mm |
200mm |
200mm |
|
|
|
|
 |

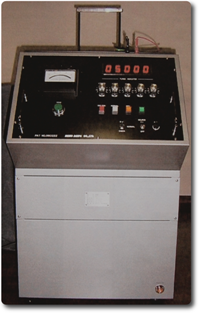

標準型
ＭＴＣ-103Ｎ
ＭＴＣ-104Ｎ
ＭＴＣ105Ｎ |
|
 |
デスク型
ＭＴＣ-203Ｎ
ＭＴＣ-204Ｎ
ＭＴＣ-205Ｎ |
|
|
| 交流耐圧試験器 （WITHSTANDING VOLTAGE TESTER） |
|
◎別名、絶縁耐圧試験器ともいい各種安全規格に基づく電気製品・電気電子部品の耐電圧試験をおこなうための試験装置です。
◎製品の型式
| 標 準 型 |
出力電圧 |
検 出 |
|
漏洩電流計 |
|
|
| MIT-503A |
MIT-703A(D) |
0〜3KV |
漏洩電流方式 |
| MIT-505A |
MIT-705A(D) |
0〜5KV |
| MIT-510A |
MIT-710A(D) |
0〜10KV |
| MIT-520A |
MIT-720A(D) |
0〜20KV |
| MIT-503B |
|
|
不良箇所確認方式 |
| MIT-505B |
|
|
| ●トランス容量 Ａ：500ＶＡ Ｂ：1ＫＶＡ Ｄ：デジタルメーター付 Ｃ：特注品 |
 |
|
 |

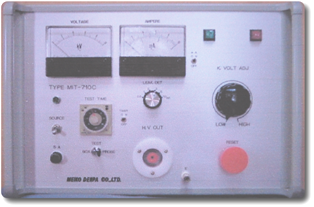

| MIT-710A |
|

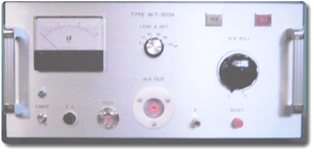

MIT-503A |
|
|
| 総合試験装置 |
|
◎ステーター、完成品モーター等、被試験コイルの電気試験を項目にしたがって自動または手動にて良否判別する装置です。
 |
|
 |
MWT-800S-D（Ｄ：試験台付）
|
|

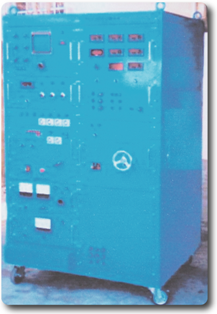

ＭＷＴ-800Ｍ |

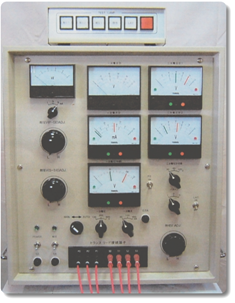

| ステーター総合試験装置 |
|
モーター完成品総合試験装置 |
|
|
| トランス試験装置/他 |
|
◎トランスフォーマーの一次電流、二次電圧。相間耐圧試験各種。アナログメーターまたはデジタルコンパレーターにて良否の判別をおこないます。その他、パルス応用機器など製作。
 |

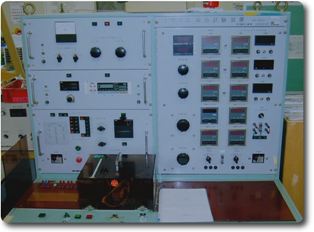

| トランス試験装置 |
 |
|
|
|
